Когти монтерские КМ №3 (300-415 мм)
Когти монтерские КМ №3
Когти являются принадлежностью личного снаряжения, предохраняющего от падения с высоты, и предназначены для работы на деревянных и деревянных с железобетонными пасынками круглых опорах (диаметр опоры 300-415 мм) линий электропередачи и линий связи для управления и обслуживания энергетических установок при выполнении работ, связанных со строительством и эксплуатацией ВЛ, и сохраняют свои эксплуатационные свойства при температуре от минус 40 до плюс 50°С.

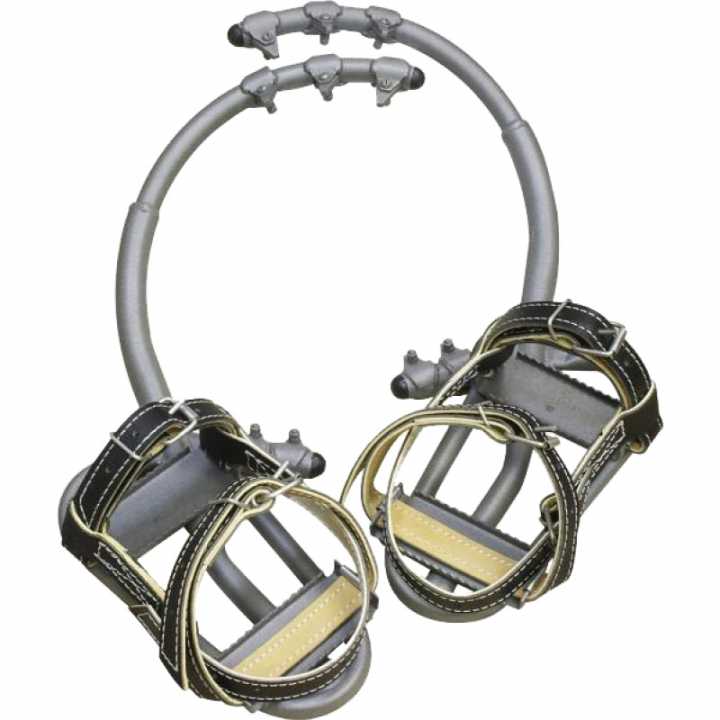

Изделие состоит из правого и левого когтя, каждый из которых содержит серп и подножку. Серп и несущие элемент подножки выполнены из стальных труб.
Элементы зацепления (шипы), имеющие форму трапеции, на вершине которой выполнена конусная заточка, врезываясь в дерево опоры, обеспечивают надежный контакт при охвате столба и зафиксированы от перемещения посредством винтов в державках, неподвижно расположенных на серпе и несущем элементе подножки. Каждый коготь имеет 4 малых и 1 большой шип, который, располагаясь на вершине серпа, дополнительно предохраняет коготь от выхода из контакта с опорой в случае нестандартной ситуации.
Подножка выполнена в виде площадки из труб, с закрепленными на ней пластинами с пазами, предназначенными для установки в них ремней крепления. Крепление несущих деталей когтей, в том числе серпа к подножке, пластин для ремней и державок шипов выполнено посредством сварки.
Ремни крепления подножки к ноге работающего, выполнены двухслойными и оснащены быстрорасстегивающимися пряжками.
Когти являются механически прочными и могут удерживать статическую нагрузку величиной 180 кгс в течение 5-ти минут. Приложение динамических нагрузок к когтям и деталям когтей не допускается.
В комплект входят дополнительные ремни для крепления со стороны пяты.
Габаритные размеры, мм - 670х250х200 мм.
Вид климатического исполнения – УХЛ 1.
Срок гарантии, кроме шипов: 36 месяцев со дня ввода в эксплуатацию.
Срок службы – 5 лет.
Вес комплекта, кг, не более: 5
Диаметр опор |
От 300 до 415 мм |
Раствор когтя |
415 ± 7 мм |
Подъем когтя |
175 ± 5 мм |
Вес комплекта |
4,25 кг |
Условия эксплуатации |
От -40ºС до +50ºС |
Испытательно-эксплуатационная нагрузка |
180 кгс на 1 лаз |
